Introduzione
Ogni anno, l'installazione impropria di funi metalliche contribuisce al 15% degli incidenti legati alle gru (OSHA, 2023). Che si tratti di sollevamento di materiali da costruzione o di attrezzature industriali, l'installazione conforme del tamburo non è solo una questione normativa, ma un protocollo salvavita. Questa guida illustra le fisica, le norme e le tecniche sperimentate sul campo che stanno alla base di un'installazione sicura delle funi metalliche, aiutandovi a
- Evitare slittamenti catastrofici attraverso configurazioni di avvolgimento dal basso
- Soddisfare i requisiti OSHA 1926.1413 e ISO 4309 ISO 4309
- Individuare i modelli di usura precoce con monitoraggio proattivo
Dinamica delle funi metalliche nei sistemi di sollevamento
La fisica dietro la configurazione dell'avvolgimento inferiore
Le funi metalliche trasmettono le forze di carico attraverso distribuzione elicoidale della tensione . Se l'avvolgimento non è corretto (avvolgimento dall'alto), la pressione laterale della fune contro la flangia aumenta del 70%. pressione laterale della fune contro la flangia aumenta del 70%. (Lifting Equipment Engineers Association, 2022), accelerando l'usura.
Principi chiave:
- Stabilità alla compressione: L'avvolgimento inferiore consente a ogni strato di annidarsi saldamente, riducendo il movimento radiale.
- Controllo dell'angolo di flessione: Mantenimento di un angolo di ≤1,5° per evitare l'avvolgimento incrociato, causa principale dell'ingabbiamento degli uccelli.
Vi siete mai chiesti perché alcune funi si spezzano sul tamburo? Le forze laterali dovute a un cattivo avvolgimento creano fratture microscopiche invisibili fino al cedimento.
Il ruolo fondamentale di almeno tre anelli di ritenzione
L'OSHA richiede tre avvolgimenti completi sul tamburo in ogni momento. Ecco perché:
- Attrito Backup: Se l'ancoraggio viene meno, gli anelli di ritenzione forniscono una presa di emergenza.
- Tampone di coppia: Assorbe gli improvvisi spostamenti del carico durante i sollevamenti multidirezionali.
Suggerimento: Segnare il punto di "minimo avvolgimento" con vernice ad alta visibilità sia sulla fune che sul tamburo.
Quadro di conformità alla sicurezza
Standard OSHA/ISO per l'interfaccia tamburo-fune
| Standard | Requisito | Sanzioni in caso di non conformità |
|---|---|---|
| OSHA 1926.1413 | Le scanalature del tamburo devono corrispondere al diametro della fune ±5%. | 15.625 dollari per violazione |
| ISO 4309 | Scartare le funi con una riduzione del diametro >10% in ogni strato | Sospensione della licenza operativa |
Esempio di caso: Il crollo di una gru di una raffineria del Texas nel 2021 è stato ricondotto a scanalature sovradimensionate che hanno provocato lo slittamento della fune: ne è seguita una multa OSHA di 2 milioni di dollari.
Conseguenze dei passaggi dei canali scoperti
I canali del tamburo esposti portano a:
- La corda "salta" tra le scanalature tra le scanalature durante i sollevamenti dinamici
- Usura accelerata nei punti di contatto (fino a 3 volte più veloce)

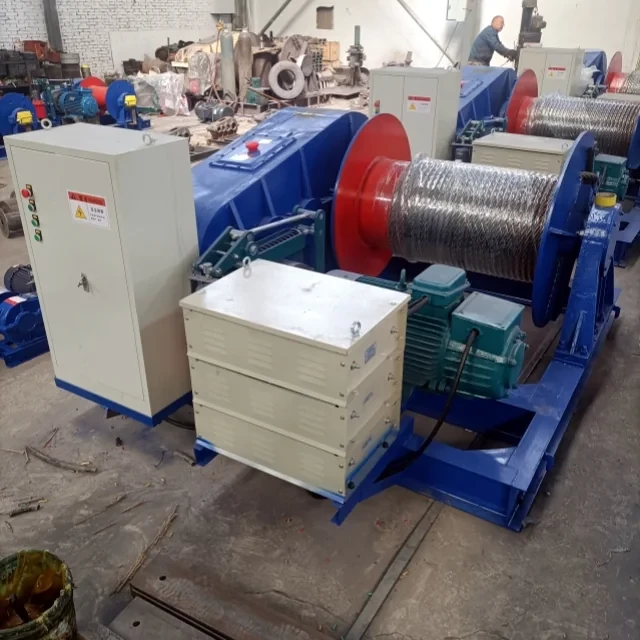

Soluzione: Utilizzare argani a tamburo scanalato Garlway con canali calibrati al laser che corrispondono alle dimensioni comuni delle funi (6mm-32mm).
Migliori pratiche operative
Tecniche di ottimizzazione dell'angolo della flotta
- Allineamento delle pulegge: Posizionare la puleggia principale entro 1 distanza di larghezza del tamburo dalla linea centrale del tamburo.
- Protocollo di transizione dello strato: Invertire la direzione di avvolgimento dopo ogni strato completo per bilanciare i carichi laterali.
Controllo del campo: Eseguire un filo a piombo dalla puleggia al tamburo - una deviazione >2° richiede il riallineamento.
Protocolli di monitoraggio dell'usura
- Ispezione settimanale: Misurare il diametro della fune a intervalli di 3 metri utilizzando calibri .
- Immersione mensile: Verificare la presenza di "rotture a valle" nelle scanalature del tamburo con test con particelle magnetiche .
Lo sapevate? L'80% dei guasti legati ai tamburi presenta segni di rigatura visibili 6+ mesi prima degli incidenti.
Lezioni dagli incidenti del settore
Caso di studio: Crollo di una gru a causa di un avvolgimento improprio
Incidente: Una gru per il progetto di un grattacielo di Miami del 2022 ha fatto cadere una trave da 12 tonnellate a causa di:
- Avvolgimento superiore durante la discesa veloce
- Due anelli di ritenzione (contro i tre richiesti)
Risultato 3,2 milioni di dollari di danni e accuse di negligenza penale contro il supervisore del sito.
Lista di controllo per la manutenzione dell'integrità delle scanalature del tamburo
- Pulire le scanalature con spazzole di ottone (le spazzole di acciaio danneggiano le superfici).
- Lubrificare con grasso per funi ISO VG 320 ogni mese.
- Documentare l'usura attraverso le sagome dei profili delle scanalature (confrontare con le specifiche OEM).
Conclusioni: Costruire una cultura della sicurezza nel sollevamento
- Formare i team sulla fisica dell'avvolgimento inferiore, non solo sulle caselle di controllo della conformità.
- Investite in tamburi di precisione come i modelli Garlway resistenti alla corrosione per ridurre al minimo l'usura delle scanalature.
- Adottare la manutenzione predittiva monitorando gli angoli del parco macchine e le variazioni di diametro.
Pensiero finale: La sicurezza del sollevamento non consiste nel superare le ispezioni, ma nel garantire che ogni lavoratore torni a casa. Quando le funi si avvolgono correttamente, non si limitano a sollevare i carichi, ma sostengono la fiducia nelle vostre operazioni. sostengono la fiducia nelle vostre operazioni .
