Come Gli Errori Non Rilevati Del Profilo Del Dente Distruggono Gli Ingranaggi - E I Modi Più Convenienti Per Eliminarli

Introduzione

I guasti agli ingranaggi sono spesso riconducibili a microscopici errori nel profilo dei denti, invisibili a occhio nudo. Per i produttori che operano con risorse limitate, i metodi di ispezione tradizionali ad alto costo, come le macchine di misura a coordinate (CMM) o gli scanner laser, non sono sempre fattibili. Questo articolo rivela:

Perché anche deviazioni di 0,05 mm nella geometria del dente innescano un'usura catastrofica
Tecniche di verifica a basso costo per piccole officine
Tecnologie emergenti che rendono accessibili i test di precisione

I costi nascosti della trascuratezza della geometria del dente

Come gli errori di profilo microscopici causano guasti macroscopici

I denti degli ingranaggi funzionano come pezzi di puzzle di precisione. Quando il profilo di un singolo dente si discosta, anche di poco, si interrompe l'intera distribuzione del carico:

Usura accelerata: I denti disallineati creano punti di stress concentrati. Uno studio dell'Associazione americana dei produttori di ingranaggi (AGMA) ha rilevato che un errore di profilo del 5% può ridurre del 40% la durata di vita degli ingranaggi.
Vibrazioni e rumore: L'ingranamento irregolare genera vibrazioni armoniche, una delle principali cause di rottura prematura dei cuscinetti negli argani e nei macchinari per l'edilizia.
Inefficienza energetica: L'attrito dovuto a schemi di contatto inadeguati aumenta il consumo di energia fino al 15% nelle applicazioni per impieghi gravosi.

Vi siete mai chiesti perché alcuni ingranaggi si guastano nel giro di pochi mesi mentre altri durano anni? La risposta si trova spesso in micron di deviazione.

Il paradosso delle apparecchiature nella produzione di precisione

L'ispezione di ingranaggi ad alta precisione richiede tradizionalmente:

macchine di misura ($50,000-$200,000)
Profilatori ottici ($30,000-$100,000)

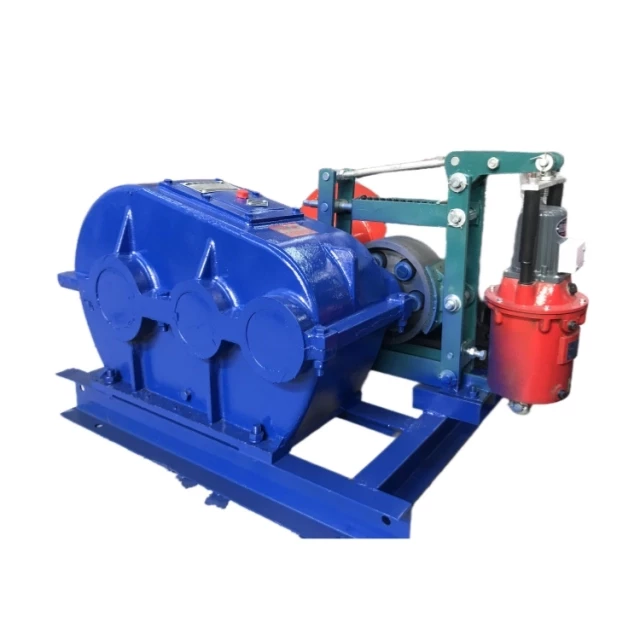

Per le piccole officine che producono ingranaggi per marchi come i sistemi di argani Garlway, questi costi sono proibitivi. Tuttavia ignorando la verifica si rischiano costosi richiami -Un singolo ingranaggio difettoso in un macchinario per l'edilizia può bloccare interi progetti.

Soluzioni pratiche per il moderno controllo qualità degli ingranaggi

Metodi di verifica alternativi per le piccole officine

1. Test della mescola Blue Check

Processo: Applicare il colorante blu per ingegneri a un ingranaggio master, ingranare con l'ingranaggio di prova e analizzare i modelli di contatto.
Costo: Meno di 50 dollari
Precisione: Rileva deviazioni >0,1 mm

2. Tecnica di misurazione dei pin

Strumenti necessari: Perni di precisione, micrometro
Passi:
1. Inserire i perni tra i denti dell'ingranaggio
2. Misurare la distanza tra i perni
3. Confronto con i valori teorici
Limitazioni: Meno efficace per gli ingranaggi elicoidali

Considerate questi metodi come uno stetoscopio: basilari, ma in grado di rivelare segni di salute critici.

Tecnologie emergenti che riducono i costi dei test

1. Ispezione assistita da smartphone

Come funziona: Applicazioni come GearCheck utilizzano la fotocamera del telefono e l'intelligenza artificiale per analizzare i profili dei denti rispetto ai modelli CAD.
Precisione ±0,08 mm (valida per i controlli preliminari)

2. Scanner 3D da tavolo

Fascia di prezzo: $3,000-$10,000
Vantaggi: Scansione dell'intera attrezzatura in pochi minuti, esportazione di mappe di calore di deviazione

Per i produttori di apparecchiature Garlway, la combinazione di questi metodi crea un qualità difendibile senza investimenti a sei cifre.

Conclusioni: Costruire una strategia di difesa efficace dal punto di vista dei costi

Privilegiare gli ingranaggi critici: Concentrare la verifica sui componenti portanti di argani e trasmissioni.
Metodi a strati: Utilizzare il controllo blu per il campionamento dei lotti, quindi la scansione 3D per le unità segnalate.
Squadre di formazione: Insegnare agli operatori a riconoscere i primi modelli di usura che segnalano problemi di profilo.

La precisione non dovrebbe richiedere un budget da Fortune 500. Adottando flussi di lavoro adattivi, i produttori proteggono sia i loro ingranaggi che i loro profitti.
